太陽電池看板ぴかっとくん（レギュラーサイズ／タテ）
太陽電池看板ぴかっとくん（レギュラーサイズ／タテ）

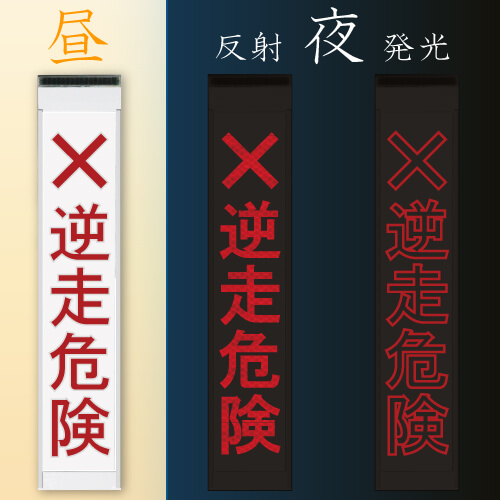

太陽電池看板ぴかっとくん（レギュラーサイズ／タテ） ぴかっとくん 昼間時／再起反射時／発光点滅時 ぴかっとくん 設置イメージ ぴかっとくん 設置イメージ

任意の表示内容で製作できる、ソーラー発電式の看板です。周囲が暗くなると自動的に発光点滅を開始し、文字や図柄の輪郭部分を光らせます。表示部にLEDと同色の反射シートを貼付しているので、昼間の視認性・判読性も高く、工事用看板としてはもちろん、注意喚起や情報表示など幅広い用途で活用できます。

NETIS新技術情報提供システム(NETIS)掲載期間終了技術 TH-030025-VE 平成18年度 四国テーマ設定技術募集 試行対象技術（テーマ：避難誘導技術） ソーラー発電式 夜間自動点滅 曇天・雨天時充電可 電気二重層コンデンサ オーダー製作

特長
Features
  1. 昼間は反射シートで見やすく、夜はLEDで強力アピール
    光ファイバーの仕組みを応用し、LEDの光を本体内部で乱反射させることで、文字や図柄の輪郭が美しく発光します。デザイン部分にLEDと同色の反射シートを併用することで、日中は遠くからでも見やすく、工事現場や防災対策に最適です。

    デザイン彫刻を施したアクリル板の側面からLEDの光を照射すると、彫刻した部分で光が乱反射しデザインの輪郭部分が光ります。この現象は「光の全反射」といい、光ファイバーにも利用されています

    太陽電池看板ぴかっとくん 発光原理図
    太陽電池看板ぴかっとくん 発光原理図
  2. 曇りや雨の日でも十分な電力を発電できるソーラーパネルを使用
    天候に左右されにくい高性能なソーラーパネルを搭載しており、曇りや雨の日でも発電が可能です。快晴時は約30分以内、曇天・雨天時でも6～8時間程度で満充電になります。
  3. 面倒なバッテリー交換、メンテナンスは不要
    蓄電部には寿命が長く、定期的な交換が不要な電気二重層コンデンサを採用しています。バッテリーのように化学反応による充放電を行わず、充放電回数が多くても劣化しにくいという特長を持ちます。メンテナンスは本体表面の汚れを拭き掃除する程度でOK。メンテナンスフリーで、ランニングコストを大幅に低減します。

    電気二重層という個体と液体との界面に正負の電荷が蓄えられることを利用した二次電池の一種です。電極材料に活性炭を使用しているため環境性が高く、廃棄時の法規制もありません。
    二次電池 基本性能比較
    鉛シール電池 ニッケルカドミウム電池 電気二重層コンデンサ
    電極材料 (+)PbO2 (-)Pb (+)NiOOH (-)Cd 活性炭
    起電方法 化学反応 化学反応 イオン吸着・離脱
    充電時間 数時間 数時間 数秒
    充放電寿命 200～1000回 500回 原理的に無制限
    充放電の制限 あり あり なし
  4. 薄型軽量で場所を取らない
    薄さわずか3cm！設置場所の自由度が高く、様々な場所に設置できます。
  5. 思い通りの看板、たった1台から作れます
    ご希望のデザインで1台から製作します。画数少なめ、文字数は4～6文字以内に収めると見えやすく仕上がります。

仕組み
Structure
太陽電池看板ぴかっとくん 動作概要図
太陽電池看板ぴかっとくん 動作概要図
  1. ソーラーパネルにより太陽光を電気エネルギーに変換し、蓄電装置である電気二重層コンデンサに充電します。
  2. 設置場所の周囲が暗くなると自動的に点滅を開始します。
  3. 設置場所の周囲が明るくなると自動的に消灯します。

仕様
Spec
項目 規格・仕様
本体 アクリル系樹脂加工品
太陽電池 結晶系太陽電池
蓄電装置 電気二重層コンデンサ
発光色 各色指定
LED1球あたり輝度 赤（8,000） ※メーカー値
発光部 超高輝度Φ5LED×18球
点滅周期 130～150回/分
作動時間 日没時自動点滅開始、日昇時自動消灯
反射部 300cpl（観測角0.2°入射角5°）
使用温度 -20℃～+70℃
充電時間 南向30°快晴時30分以内
外形寸法 レギュラーサイズ: W200×H990×D30㎜（タテ使用時）
ダブルサイズ: W4000×H990×D30㎜（タテ使用時）
表示部寸法 レギュラーサイズ: W180×H860㎜（タテ使用時）
ダブルサイズ: W360×H860㎜（タテ使用時）
質量 レギュラーサイズ: 約2.8kg

よくある質問
FAQ

ぴかっとくんは、一度作ると表示内容を変更することはできません。これは、ぴかっとくんの仕組みが、本体内部に彫刻加工を施し、そこに光をあてることで文字や図柄を表示しているためです。ぴかっとくんは太陽光で充電して繰り返し使えるので、長く使えるような表示内容を選ぶことをおすすめします。また、文字数は4～6文字程度、シンプルな文字で作るのがおすすめです。

デザインで悩んでいるとのこと、ぜひ一度ご相談ください。弊社では、お客様のご要望に合わせて、無料でイメージ図を作成します。実際の仕上がりイメージを事前に確認できますので、ご安心ください。

この商品は、オーダー製作のため、お客様のお手元に届くまで、通常約3～4週間ほどお時間を頂戴しています。ただし、時期によっては納期が変動する場合もあります。お急ぎの場合は、希望納期をお知らせください。できる限りご希望に沿えるよう、調整させていただきます。

ぴかっとくんは、太陽の光をエネルギーに変えて動く商品です。そのため、蛍光灯などの光では充電することはできません。必ず、太陽の光が当たる場所で充電してください。晴れた日の30分ほど太陽光に当てると満充電になります。満充電の状態だと、約40時間ずっと光り続けることができます。
